通过胶片的显色密度直观呈现紫外线的光量分布
此款胶片可以感应紫外线，根据其光量颜色浓度发生变化。
轻松实现紫外线光量分布的可视化。

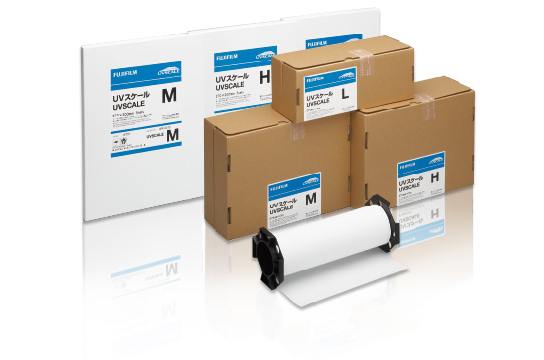

有卷筒式和单片式两种类型，根据累积光量，又分为三种型号。
| 种类 | 类别 | 厚度 | 产品尺寸 卷筒式（宽×长） |
| UVSCALE L | 单片型 | 0.1mm | 270mm×5m |
| UVSCALE M | 双片型 | 0.1mm×2 | |
| UVSCALE H | 双片型 | 0.1mm×2 |
各品种的测量光量范围
UVSCALE L
| 使用灯型 | 测量光量范围*1（mJ/c㎡） |
| 高压汞灯 | 4-200 |
| 金属卤化物灯 | 6-200 |
| 低压汞灯 | 20-3000 |
| UV-LED灯（365nm） | 200-6000 |
UVSCALE M
| 使用灯型 | 测量光量范围*1（mJ/c㎡） |
| 高压汞灯 | 50-2000 |
| 金属卤化物灯 | 30-1000 |
| UV-LED灯（365nm） | 300-7000 |
UVSCALE H
| 使用灯型 | 测量光量范围*1（mJ/c㎡） |
| 高压汞灯 | 800-40000 |
| 金属卤化物灯 | 700-20000 |
| UV-LED灯（365nm） | 5000-100000 |
*适用波长范围：200nm-420nm
*不能保证紫外线光量的绝对值。
*1使用FUD-7010E时的测量范围。目测检查时的光量范围采用标准颜色样本上的颜色浓度（0.30～0.75）。
UV光量分布测量分析系统 FUD-7010E
通过分析系统进行数值化管理
此款分析系统搭配专用分析软件与适用的扫描仪一起使用，可以读取UVSCALE的颜色，实现UV累积光量值的数值化，能够分析和保存UV的光量分布情况。
可以提高颜色浓度的分析精度，能够对无法目视判断的区域进行分析。此外，本系统通过数值化管理还具有如下各种优点：可设置公司内部检查标准，分析结果可以共享，数字化的数据可以与过去保存的数据做对比。
| 产品名称・型号 | 紫外光量分布制图系统 FUD-7010E ver.1.3 |
| 产品构成 | 专用软件（CD-ROM）、专用盖板、校准表 |
| 主要功能 | UVSCALE图像分析（测量累积光量、显示光量分布／保存数据、CSV数据导出） |
| 适用的UVSCALE | UVSCALE L, UVSCALE M, UVSCALE H |
| 适用的UV灯型 | 高压汞灯、金属卤化物灯、低压水银灯、UV-LED灯（365nm） |
| 适用扫描仪 | 爱普生A4扫描仪 Perfection V37/V370 , Perfection V600 |
| 读取分辨率 | 0.125mm（200dpi）, 0.032mm（800dpi） |
| 推荐使用环境 | Windows 8/8.1/10 (32/64bit)、CPU 2GHz或更高、内存2GB或以上、HDD硬盘空间2GB或更大、 显示器分辨率1024 × 768 或以上 |
