压力测量胶片
以看得见的方式呈现压力、表面压力和压力分布情况。压力测量胶片能够测量压力平衡、压力分布、压力大小。此款压力测量胶片是基于富士胶片公司的薄膜涂层技术而研发的，胶片整体设有压力测量感应，能够检查整个面的压力分布情况。胶片在受到压力时会变成红色，颜色浓度也会随着压力的大小而发生改变。覆盖压力范围为0.006～300MPa，此款压力测量胶片共有8款型号，9种类型。
＜与压力相适应的压力测量胶片种类＞

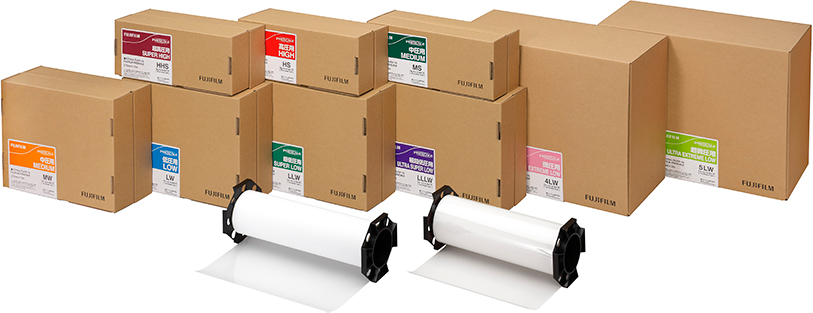

根据压力范围，此款压力测量胶片共有8款型号，9种类型
压力范围（MPa）按照种类划分，需在客户的实际使用环境下对压力值进行检查确认。
*压力测量胶片种类的末尾符号：W=双片型 S=单片型
压力图像分析系统 FPD-8010E
使用压力图像分析系统，可实现详细的分析以及数据共享。

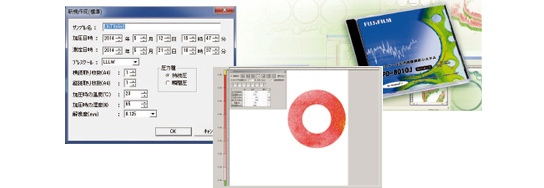

压力图像分析系统 FPD-8010E 是一款可以对压力测量胶片／感压纸的施压发色样本进行准确数据分析的系统。可以在电脑上实现压力的可视化及其数据分析，能够应用于产品的开发、设计、生产设备的改良、维护保养等方面。
| 产品名称・型号 | 压力图像分析系统 FPD-8010E |
| 产品构成 | 配套软件（CD-ROM）、专用盖板、校正纸、安装手册 |
| 主要功能 | 压力分析、压力数据输出功能、局部放大功能、加大合成功能 |
| 适用扫描仪 | EPSON A4 扫描仪 Perfection V37/V370 , Perfection V600* |
| 推荐使用环境 | Windows8/8.1/10 (32/64bit)、CPU 2GHz以上、内存2GHz以上、HDD2GB以上空容量、显示器分辨率1024x768或以上 |
结构与原理
压力测量胶片的结构
压力测量胶片分为双片型与单片型2种。双片型是在支撑体上分别涂有发色剂与显色剂的胶片。同时，双片型是通过叠加化学涂抹面使用的。单片型是在一片支撑体上涂有发色剂与显色剂的胶片。
发色原理
发色剂层中的微胶囊被压力破壁，渗出显色染料显色层吸附，由此产生化学反应后显出红色。发色层上的微胶囊有多种大小，强度，其被均一涂布在发色层上，所以受压时会根据压力大小得到不同的显色浓度。
压力测量胶片的特点
1.中压用<MW>示例
虚线部分已超出允许的误差范围，压力值仅供参考。
根据实际温度、湿度条件，从A、B、C曲线中选择一条使用。
5LW、4LW、LLLW的持续压的达到压力时间为5秒，保持压力时间为2分钟。
HHS只有持续压。
使用方法
1. 将压力测量胶片裁剪成测量所需的形状。
2.把裁剪好的胶片放入到要测量的地方，并进行施压。
3.取出胶片。
4.目测判断压力分布情况。
5.使用专用扫描仪读取颜色发生变化的区域。
6.使用附带的压力图像分析系统FPD-8010E进行分析。
选择不同的测量条件，可以测量整体、局部、单个点的压力值。另外，具有数据输出功能，可以将数据导出到excel进行读取，使用3D分析软件，可以进行立体图像分析。
